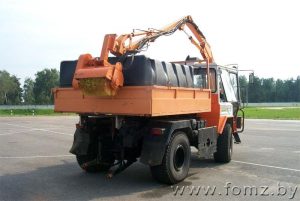

Оборудование для подметания в труднодоступных местах ОРС-20.10

Оборудование для подметания в труднодоступных местах ОРС-20.10 (далее – оборудование) является навесным оборудованием на шасси «Беларус» Ш-406 и предназначено для подметания в труднодоступных местах устройств автомобильных дорог (например, тоннели, остановочные павильоны, пешеходные переходы путепроводов и т.д.).

Оборудование предназначено для эксплуатации в макроклиматических районах с умеренным климатом У, категории I по ГОСТ15150-69.

Оборудование ОРС-20.10 представляет собой сложную металлоконструкцию, монтируемую на гидроманипулятор ОРС-20.07, либо ОРС-30.01 и состоящую из:

  • кронштейна;
  • поворотного устройства;
  • щетки;
  • гидрооборудования.

Кронштейн – сварная конструкция, которая устанавливается на манипулятор посредством зацепления крюками за ось универсальной плиты манипулятора.

Далее посредством оси на кронштейн навешивается поворотное устройство, представляющее собой трубу и кронштейн, на который устанавливаются гидромоторы.

Щетка — связана с гидромотором посредством ременной передачи, устанавливается на кронштейн поворотного устройства. Служит для подметания в труднодоступных местах устройств автомобильных дорог.

Гидрооборудование состоит из гидромотора, рукавов высокого давления. Служит для передачи крутящего момента гидромотору щетки. Рабочая жидкость поступает в гидросистему оборудования по рукавам высокого давления от общей системы шасси. Так как оборудование является сменным механизмом, то на концах рукавов устанавливаются муфты быстрого соединения, позволяющие легко соединять и разъединять оборудование с общей гидросистемой шасси

Технические характеристики.

Наименование характеристикиЕд. измеренияЗначение
Масса оборудования, не болеекг131
Длина щеткимм605
Диаметр щеткимм410
Максимальная скорость движения
- рабочаякм/ч0 - 5
- транспортнаякм/ч39
Управление оборудованиемгидравлическое
Обслуживающий персоналчел1
