Комбинированная дорожная машина ( КДМ )

Комбинированная дорожная машина ( КДМ )

Оборудование поливомоечное ОРС-07М.01

Комбинированная дорожная машина ( КДМ )

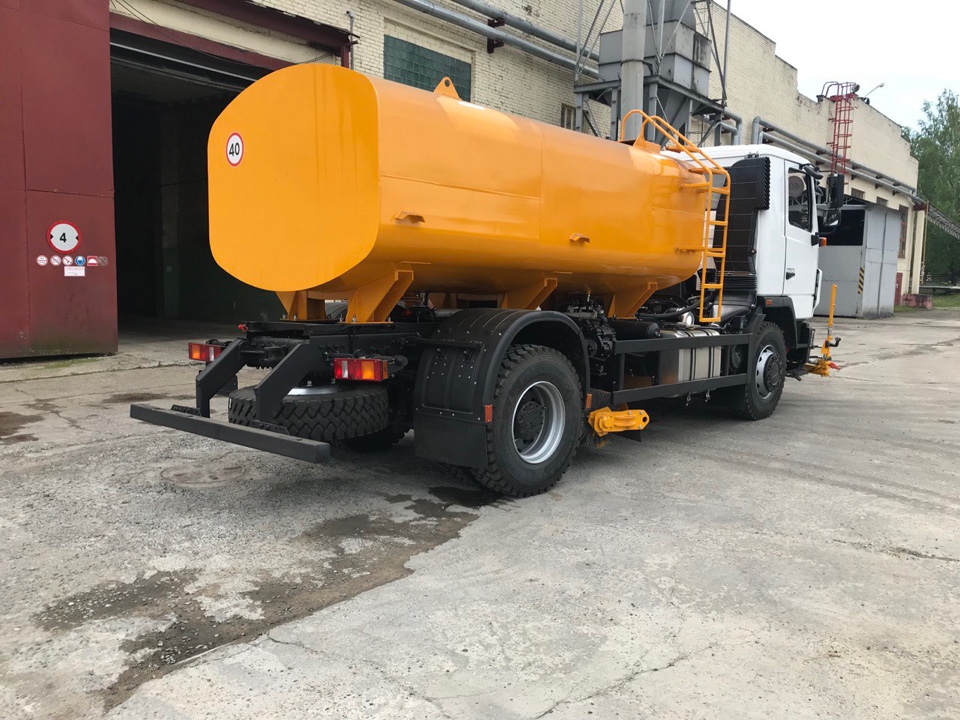

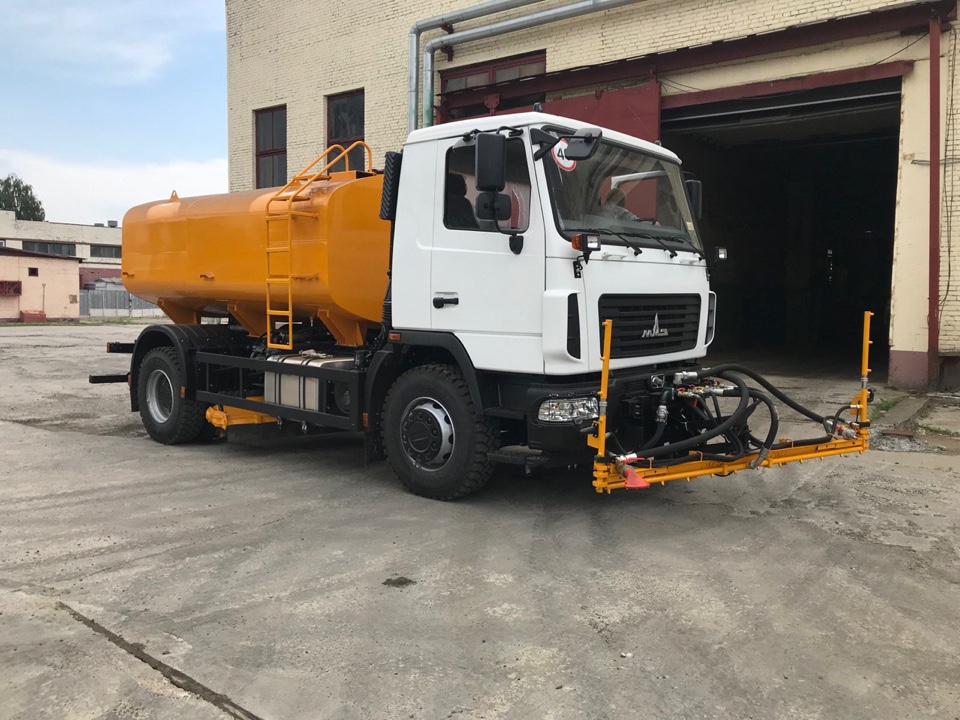

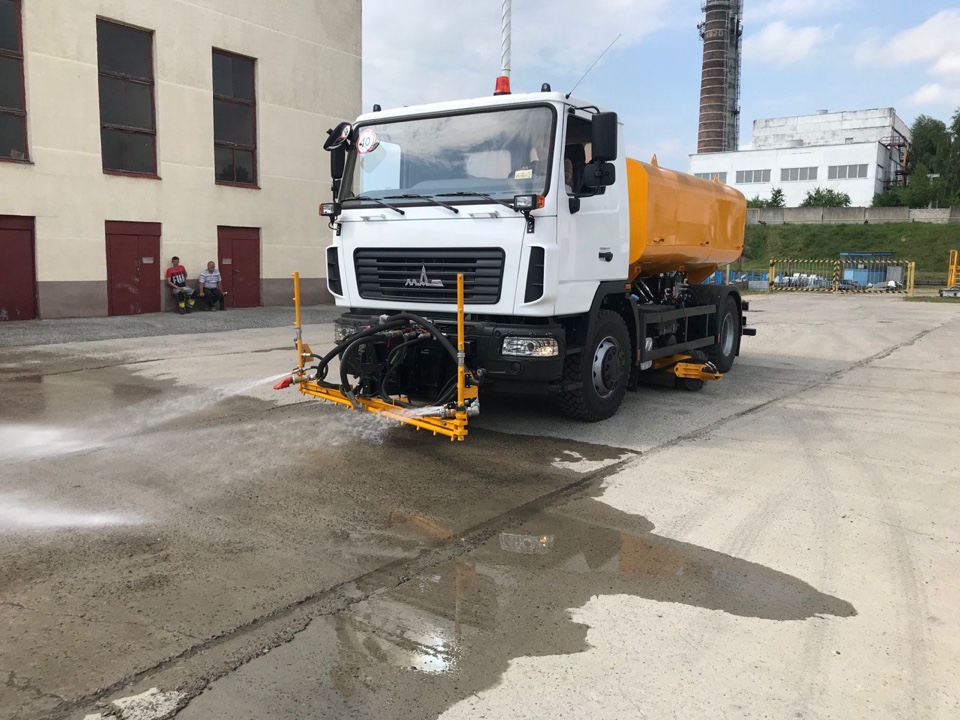

Поливомоечное оборудование ОРС-07М.01 предназначено для выполнения работ по мойке или поливке дорожного покрытия в летний период.

Область применения машины – автомобильные дороги, проезжие части улиц и проспектов городов, сел и других населенных пунктов.

 Оборудование поливомоечное ОРС-07М.01 применяется в составе комплексной машины поливомоечной со сменным оборудованием для пескосолераспределения ОРС-07М или отдельно.

Комплексная машина поливомоечная ОРС-07М включает в себя: в летний период – оборудование поливомоечное ОРС-07М.01 и оборудование щеточное ОРС-40 или ОРС-07.07; в зимний период – пескосолераспределитель ОРС-07М.02 и снегоочиститель передний плужный ОРС-02.

Оборудование  представляет собой навесное оборудованиесмонтированное на шасси МАЗ-5340 и их модификации, либо другое базовое шасси с аналогичными техническими характеристиками.

В состав оборудования ОРС-07М.01 входит: цистерна в сборе, надрамник МАЗа ,гребенка передняя в сборе,  контур водяной в сборе, гидрооборудование, электрооборудование, а также комплект дополнительного оборудования.

Управление оборудованием пескосолераспределителя производится полуавтоматически из кабины водителя.

Технические характеристики

Наименование параметра

Значение

Базовое шасси

МАЗ-5340

Тип оборудования

навесное

Масса оборудования, кг

1700

Полная масса базового шасси со смонтированным оборудованием, кг

8750*

Габаритные размеры базового шасси со смонтированным оборудованием, не более, мм:

— длина (с лотком, переведенным в  рабочее положение)

— ширина

— высота (с лотком, переведенным в         рабочее положение)



8300*

3000*

3200*

Максимальная скорость движения базового автомобиля со смонтированным оборудованием, км/ч:

 — рабочая при мойке / поливке

 — транспортная (с водой)

 — транспортная (порожняя)

40

60

 85*

Объём цистерным3

10

Максимальная ширина рабочей зоны, м:

   — при мойке передней гребенкой

   — передней гребенкой с боковыми соплами

3

15

Максимальный расход воды при мойке дорожных покрытий, не более, л/мин

300

Тип привода рабочих органов

гидравлический

Управление навесным оборудованием

полуавтоматическое из кабины

Обслуживающий персонал, чел.

1

*Значение параметра может изменяться в зависимости от модификации базового автомобиля, на который смонтировано оборудование.

Пескосолераспределитель ОРС-07М.02

Комбинированная дорожная машина ( КДМ )

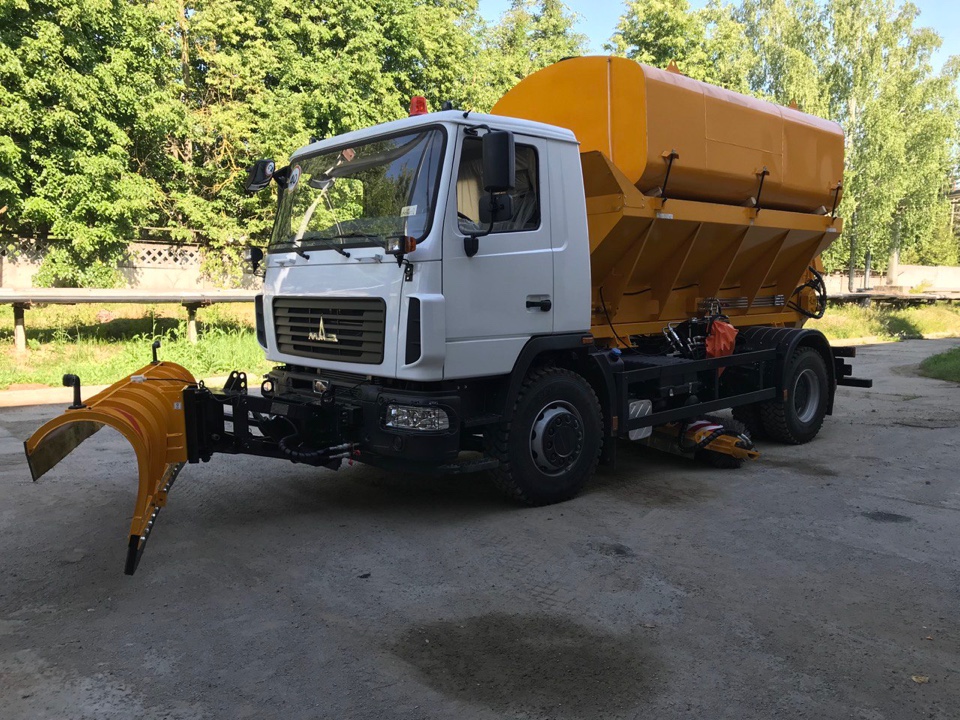

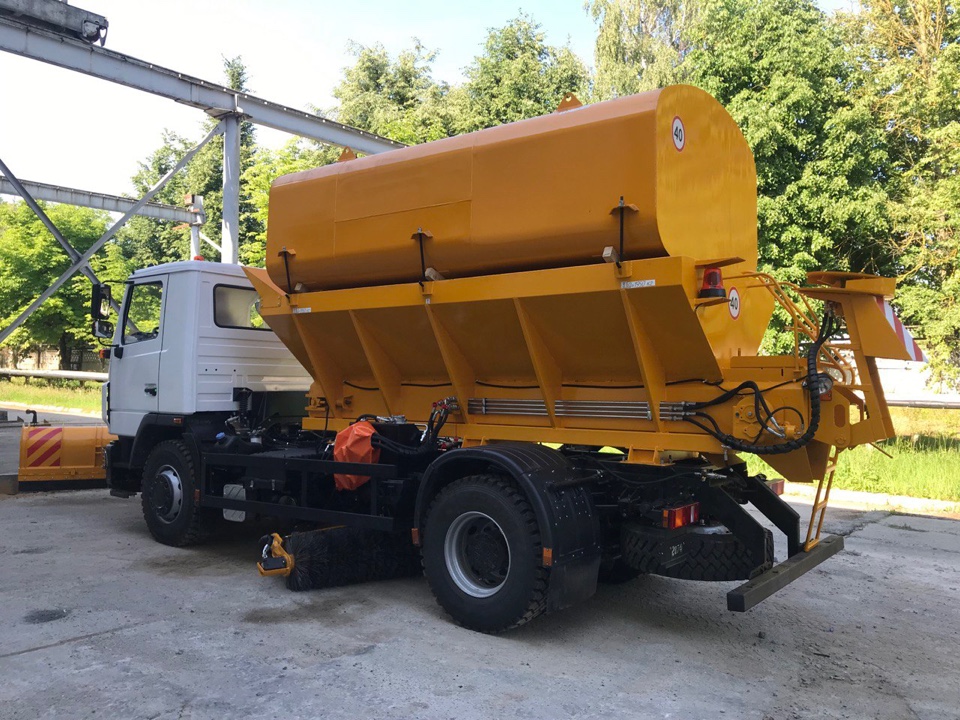

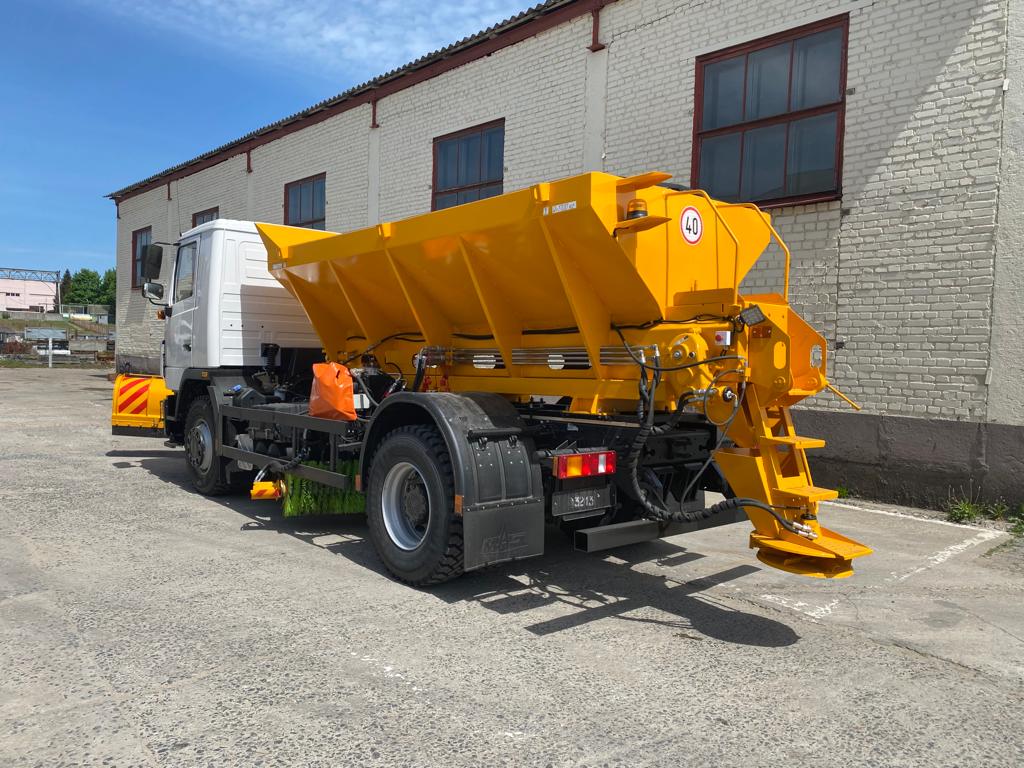

Пескосолераспределитель ОРС-07М.02 предназначен для транспортирования и распределения противогололедных сыпучих смесей (соли, песка или пескосоляной смеси) по поверхности автомобильных дорог при борьбе с гололедом в условиях умеренного климата.

Область применения пескосолераспределителя – автомобильные дороги, проезжие части улиц и проспектов городов, сел и других населенных пунктов.

Пескосолераспределитель ОРС-07М.02 применяется в составе комплексной машины поливомоечной со сменным оборудованием для пескосолераспределения ОРС-07М или отдельно.

Комплексная машина поливомоечная ОРС-07М включает в себя: в летний период – поливомоечное оборудование ОРС-07М.01 и оборудование щеточное ОРС-40 или ОРС-07.07; в зимний период – пескосолераспределитель ОРС-07М.02 и снегоочиститель передний плужный ОРС-02.

Пескосолераспределитель ОРС-07М.02 состоит из оборудования для пескосолераспределения с цепным скребковым транспортером, установленного на базовое шасси МАЗ 5340, гидрооборудования, электрооборудования.

Управление оборудованием пескосолераспределителя производится полуавтоматически из кабины водителя.

Технические характеристики

Наименование параметра

Значение

Масса пескосолераспределителя, не более, кг

1950

Технически допустимая полная масса базового шасси со смонтированным пескосолераспределителем, кг

19000*

Габаритные размеры пескосолераспределителя, мм:

— длина (с лотком, переведенным в  рабочее положение)

— ширина

— высота (с лотком, переведенным в        рабочее положение)



5800±100

2500±100

2400±100

Габаритные размеры базового шасси со смонтированным пескосолераспределителем, мм:

— длина

— ширина

 — высота

7700*

2500*

2500*

Максимальная скорость движения, км/ч:

— рабочая (при посыпке)

— транспортная



до 40

до 85*

Объём бункерам3

5

Ширина распределения по обрабатываемой поверхности, м

2-12

Удельный расход распределяемойг/ м2

   — пескосоляной смеси (или песка)

   — чистой соли

40-240

5-40

Крупность фракций распределяемой

смеси, не более, мм

5

Тип привод рабочих органов

гидравлический

Управление оборудованием

полуавтоматическое из кабины

Неравномерность распределения пескосоляной смеси по площади посыпки, не более%

+ 10

Производительность пескосоле-распределителя на максимальных режимахм3

38,4

Обслуживающий персонал, чел.

1

* Значение параметра может изменяться в зависимости от базового шасси, на которое смонтирован пескосолераспределитель.

Оборудование щеточное ОРС-07.07

Комбинированная дорожная машина ( КДМ )

Оборудование щеточное ОРС-07.07 предназначено: в летний период – для выполнения работ по очистке усовершенствованных дорожных покрытий от мусора; в зимний период – для очистки дорожных покрытий от свежевыпавшего рыхлого снега.

Область применения оборудования – автомобильные дороги, проезжие части улиц и проспектов городов, сел и других населенных пунктов.

 Оборудование щеточное ОРС-07.07 применяется в составе комплексной машины поливомоечной со сменным оборудованием для пескосолераспределения ОРС-07М или отдельно.

Щеточное оборудование состоит из щетки в сборе, правого и левого кронштейнов крепления к базовому автомобилю, поперечины, кронштейна гидроцилиндра подъема щетки, гидрооборудования и электрооборудования.

Гидросистема оборудования подключается к гидросистеме базового автомобиля через быстроразъемные муфты.

Управление (подъем – опускание, вращение гидромотора щетки) производится из кабины водителя посредством переключателя, установленного на приборной панели МАЗа.

Технические характеристики

Наименование параметра

Значение

Тип оборудования

навесное

Масса оборудования, не более, кг

300

Максимальная скорость движения, км/ч:

— рабочая (при очистке)

— транспортная

20

85

Тип щетки

цилиндрическая

Диаметр наибольший, мм

560

Ширина подметания, не менее, мм

2300

Дорожный просвет в транспортном положении в зависимости от загрузки базового автомобиля, не менее, мм



70

Управление оборудованием

автоматически из кабины

(от гидросистемы)

Обслуживающий персонал, чел.

1

Снегоочиститель плужный ОРС-02

Комбинированная дорожная машина ( КДМ )

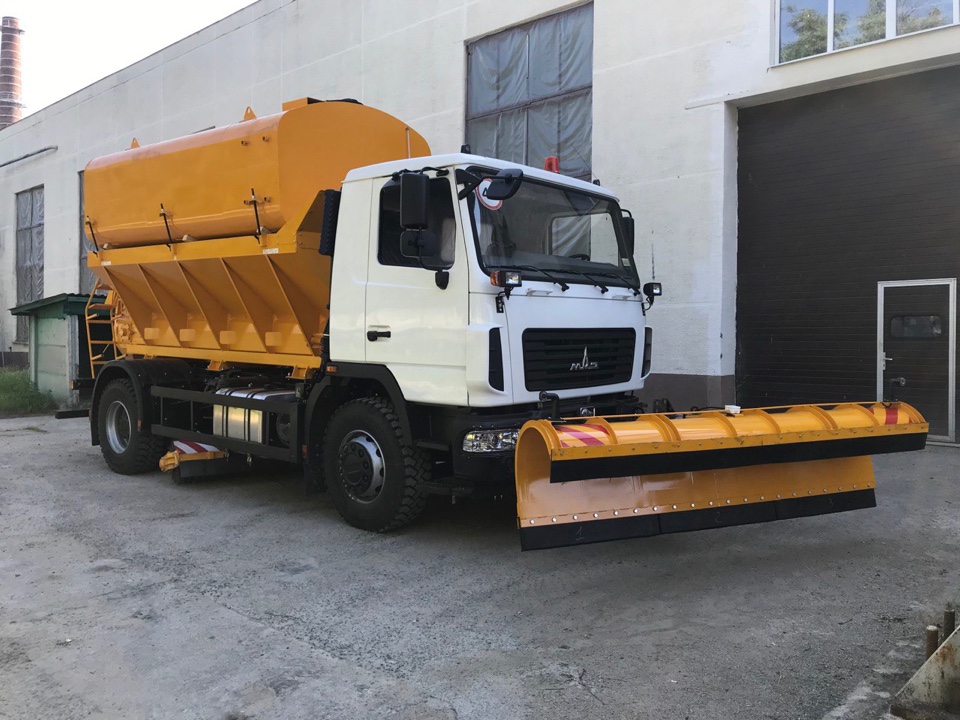

Снегоочиститель является навесным оборудованием на   автомобиль-самосвал и предназначен для уборки свежевыпавшего снега с проезжей части автомобильных дорог. Основными базовыми автомобилями для снегоочистителя ОРС-02 является МАЗ-5337, МАЗ-5340, МАЗ-5551, МАЗ-5550.

Оборудование предназначено для эксплуатации в макроклиматических районах с умеренным климатом У, категории I по ГОСТ15150-69 при температурах окружающего воздуха от минус 40ºС до плюс 40ºС, скорости ветра не более 10 м/сек на высоте до 10 метров.

Монтируется в установочные гнезда переходной плиты, закрепленной спереди на раме МАЗа. Гидросистема снегоочистителя подключается к гидросистеме базового автомобиля через быстроразъемные муфты.

Управление (подъем – опускание) производится из кабины водителя посредством переключателя, установленного на приборной панели МАЗа.

Фиксация поворота снегоочистителя на левую/правую сторону осуществляется механически боковым переставным упором.

Технические характеристики

Наименование параметра

Значение

Тип оборудования

навесное

Масса снегоочистителя, не более, кг

450

Габаритные размеры, мм

— ширина

— вылет от бампера

— высота



3000

2300

850

Ширина очищаемой полосы, м

2,6

Угол поворота отвала,град.

30

Максимальная рабочая скорость, км/ч

40

Управление (подъем – опускание)

автоматическое из кабины

Управление (поворот)

механическое

Обслуживающий персонал, чел.

1
