Снегоочистители ОРС-34 и ОРС-34-01 плужные боковые
Снегоочистители предназначены для скоростной уборки свежевыпавшего снега с проезжей части автомобильных дорог. Снегоочистители изготовлены для эксплуатации в макроклиматических районах с умеренным климатом У, категории I по ГОСТ15150-69 при температурах окружающего воздуха от минус 400С до плюс 400С, скорости ветра не более 10 м/сек на высоте до 10 метров.
Снегоочистители являются навесным оборудованием на автомобили-самосвалы категории N3 и монтируются на лонжероны автомобиля посредством присоединительных кронштейнов.
Форма крыла отвала позволяет эвакуировать снег на относительно большое расстояние (15-20 м) от края дорожного полотна.

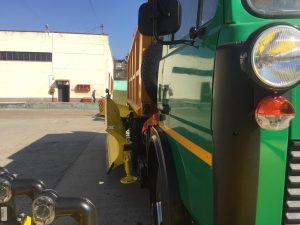

Снегоочиститель ОРС-34

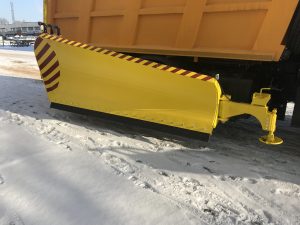

Снегоочиститель боковой ОРС 34-01
Снегоочиститель боковой ОРС 34-01
Снегоочиститель ОРС-34-01
Снегоочиститель боковой ОРС 34-01
Снегоочиститель боковой ОРС 34-01
Снегоочиститель боковой ОРС 34-01
Снегоочиститель боковой ОРС 34-01
Снегоочиститель боковой ОРС 34-01
Снегоочиститель боковой ОРС 34-01
Снегоочиститель боковой ОРС 34-01
Снегоочиститель боковой ОРС 34-01
Снегоочиститель боковой ОРС 34-01
В состав снегоочистителя входят:
- крыло;
- труба опорная;
- передняя и задняя навески;
- опора;
- гидрооборудование;
- электрооборудование;
Крыло — сварная металлоконструкция. Предназначено для формирования рабочей поверхности в виде конуса, обеспечивающей сход снежного валка, образующегося при уборке снега.
Труба опорная обеспечивает крылу опорную поверхность в транспортном, а также упорную в рабочем положениях отвала.
Передняя и задняя навески представляют собой рычажные системы и обеспечивают вертикальное перемещение отвала и крепление его к лонжеронам автомобиля.
Опора представляет собой винтовой механизм с подпятниками. Опоры предназначены для выставления зазора между режущей кромкой ножа и поверхностью дорожного полотна, она установлена на конце крыла.
Гидрооборудование состоит из гидроаппаратов, фитингов и рукавов высокого давления, обеспечивающих направление и поддержание давления рабочей жидкости, гидроцилиндров. Гидроцилиндры, в свою очередь, предназначены для реализации рабочих движении отвала. Специальная форма проушины гидроцилиндра подъема-опускания отвала обеспечивает плавающее положение при уборке.
Электрооборудование снегоочистителя включает в себя узел управления, дополнительные светотехнические приборы, электрические кабели, разъемы и др.
Пульт управления процессом установки снегоочистителя в рабочее и транспортное положения, а также для включения дополнительных светотехнических приборов установлен в кабине автомобиля-самосвала.
Для обеспечения высокого уровня безопасной работы снегоочистителя в темное время суток и в условиях недостаточной видимости на отвале установлены двухсторонние фонари полного габарита, которые позволяют другим участникам дорожного движения, как встречного, так и попутного направлений, на значительном расстоянии обращать внимание на работающее оборудование.
Технические характеристики снегоочистителя ОРС-34
| Наименование параметра | Единица измерения | Значение параметра |
| 1 Основной базовый автомобиль-самосвал | - | МАЗ-МАН 651268/ МАЗ-МАН 652538 |
| 2 Масса снегоочистителя, не более | кг | 1000+30 |
| 3 Эксплуатационная масса базового автомобиля со смонтированным снегоочистителем, не более | кг | 15050*/16050* |
| 4 Нагрузка на оси базового автомобиля со смонтированным снегоочистителем: - на переднюю ось - на заднюю ось (тележку) | кг | 6200*/6600* 8850*/9450* |
| 5 Габаритные размеры базового автомобиля со смонтированным снегоочистителем (в рабочем положении): - длина - ширина - высота | мм | 7700*±50/7700*±50 6110*±50/6110*±50 3300*±50/3300*±50 |
| 6 Максимальная скорость движения базового автомобиля со смонтированным снегоочистителем: - транспортная - рабочая | км/ч | 85 50 |
| 7 Угол поворота снегоочистителя | …0 | 40?470 |
| 8 Ширина очищаемой полосы | мм | 3280 |
| 9 Высота отвала снегоочистителя | мм | 1360 |
| 10 Управление снегоочистителем | - | автоматическое, от гидросистемы |
| * Значение параметра может изменяться в зависимости от модификации базового автомобиля, на который смонтирован снегоочиститель. | ||
Технические характеристики снегоочистителя ОРС-34-01
| Наименование параметра, единица измерения | Значение параметра | |
| МАЗ-5516 | МАЗ-6501 | |
| 1 Масса навесного оборудования, кг, не более | 900 | |
| 2 Эксплуатационная масса автомобиля-самосвала со смонтированным оборудованием, кг, не более | 14310* | 14360* |
| 3 Габаритные размеры автомобиля-самосвала со смонтированным оборудованием, мм: -длина -ширина -высота | 7560*±100 5720*±50 3200*±50 | 7550*±100 5770*±50 3750*±50 |
| 4 Максимальная скорость движения автомобиля-самосвала со смонтированным оборудованием, км/ч, не более: -транспортная -рабочая | 85 50 | 85 50 |
| 5 Угол установки снегоочистителя плужного | 40…470 | |
| 6 Ширина убираемой полосы, мм | 2300 | |
| 7 Высота отвала снегоочистителя, мм | 1360 | |
| 9 Управление навесным оборудованием | автоматическое из кабины базового автомобиля (от гидросистемы) | |
